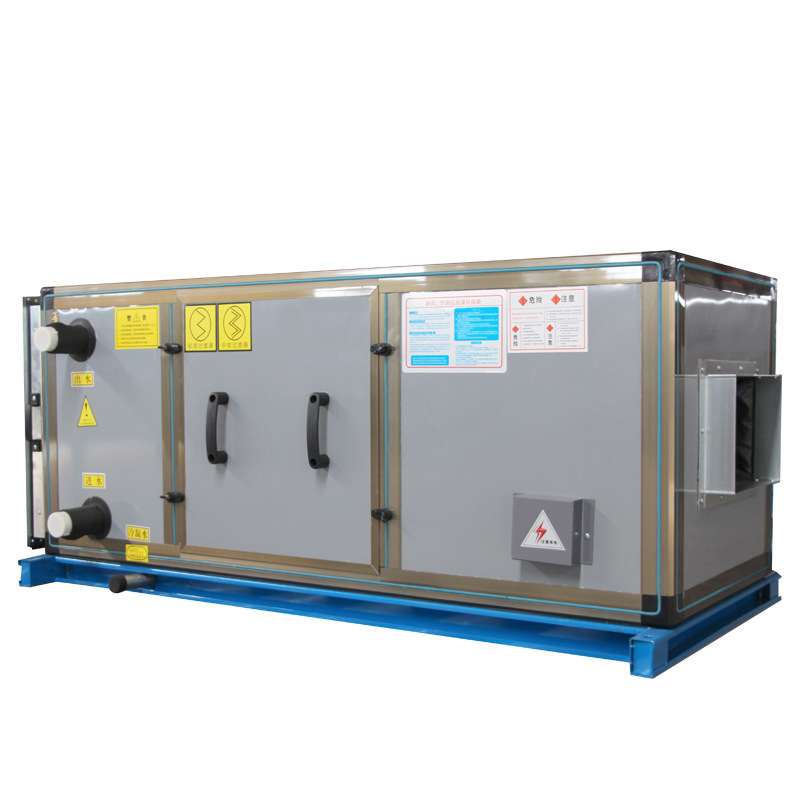

1.新風凈化機組基本功能段由G4、F7、電加熱段、兩級化學吸附段及F8、風機段組成

2.進、出風口位于機組項部，帶軟連接:出風口帶電動調節風閥

3.化學吸附段更換時間不小于半年

4.自帶成套控制箱，只需電源送至成套控制箱，聯鎖控制見CL22629-152HA06-03

5.新風凈化機出風要求:

a.塵埃小于0.2mg/m3(粒徑小于10um)

b.H2S小于10ppb

c.S02小于50ppb

d.CL2小于lppb

6.新風凈化機組與排風機EF15203連鎖，同開同關

7.當有害氣體報警儀的信號時，新風凈化機切斷設備電源，同時關閉管道型離心風機EF15203，關閉氣密閥KD15205~06

8.設備帶接收火災報警信號自動斷電停機功能

9.機組狀態信號輸出(正常/故障/運行/關閉)

10.成套設備及配套儀表閥門由廠商提供

11.前置板式粗效物理過濾器，效率等級為G4和中效物理過濾器，效率等級為F7，后置中效物理過濾器，效率等級為F7。物理過濾器配備壓

關表，用于顯示前后壓差，

采用兩級化學吸附過濾段，可有效凈化H2S、SO2、C12等有害氣體。對H2S、S02、CL2的過濾效率(收集效率)應達到99%。

一級濾料為浸漬活性炭，名義粒度3-4mm圓柱狀，格壓強度為95%97%，對H2S，SO2、CL2等腐飩性氣體有高效的去除效果。浸漬活性炭主要

有效成分為氫氧化鉀(含量6%)，具有SGS陽/防火認證證書:濾料使用壽命可檢測并提供證明:針對常用蝕性氣休過濾效率(計重

效率)如下:H2S 18%~22%，S0210%~12%，C128%~12%，有效去除腐蝕性氣體。

二級濾料為浸漬氧化鋁，名義粒度3-4mm圓球狀，格壓強度為40%60%，對H2S，SO2、NOX等腐鐘性氣體有高效的去除效果。二級化學過濾段

主要有效成分為高錳酸鉀(含量>5%)，具有SGS陽愀/防火認證證書，濾料使用壽命可檢測并提供證明文件，針對常用席鐘性氣休過濾教

率(計重效率)如下:H2S14%~16%，S027%~10%，NOX30%~34%，有效去除腐蝕性氣體。

采用無蝸殼離心風機，為保護風機，風機不允許前置，必須后置。與電機直聯，防護等級為IP55，絕緣等級為F級
